Solution logicielle et matérielle universelle pour le codage des émetteurs-récepteurs à fibre optique

Informations générales

Les panneaux de codage SFPTotal sont conçus pour coder les transcepteurs optiques de fibres. Différentes révisions matérielles soutiennent les facteurs de formulaire populaires tels que GBIC, SFP, SFP+, SFP28, XFP, QSFP, QSFP28 et QSFP-DD, ainsi que les modules RJ45, DAC et AOC. Les cartes SFPTotal prennent également en charge le codage des émetteurs-récepteurs avec fonction DDM et des émetteurs-récepteurs protégés en écriture.

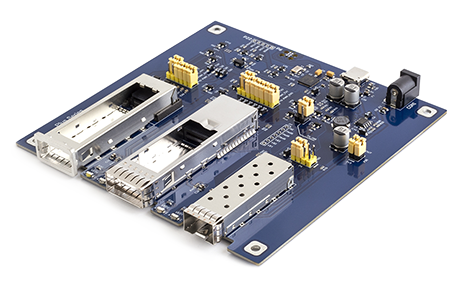

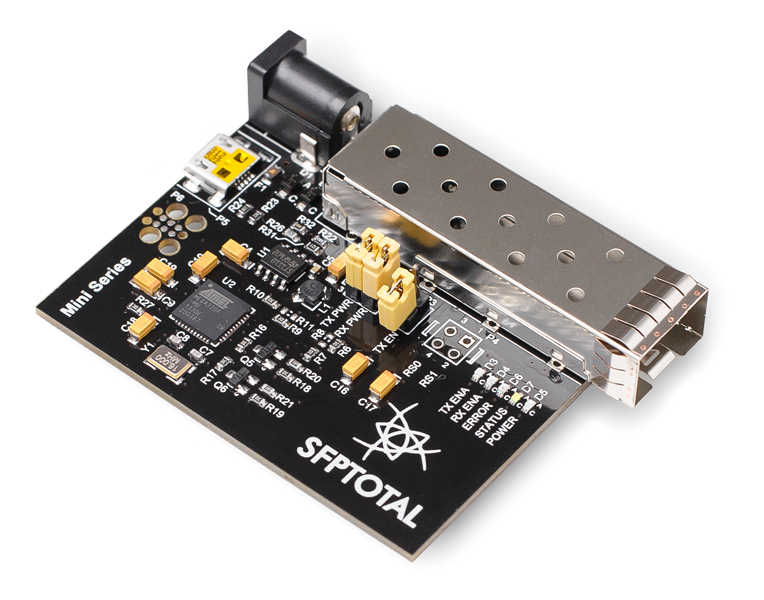

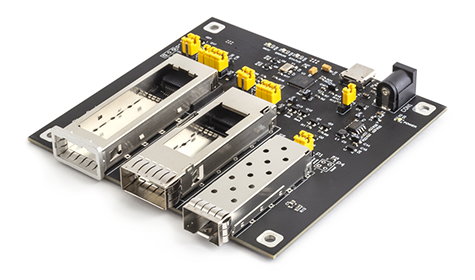

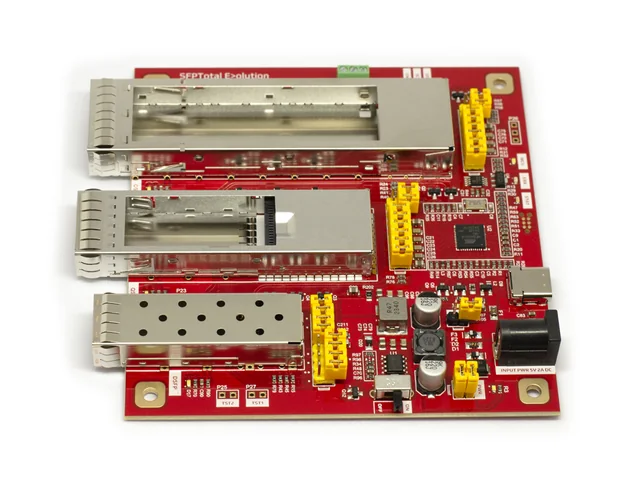

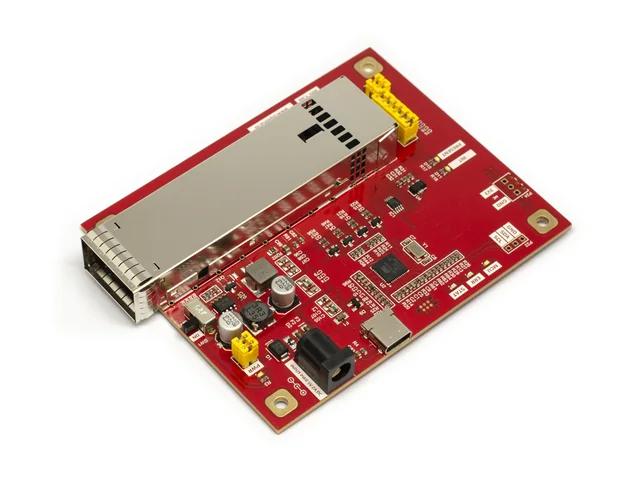

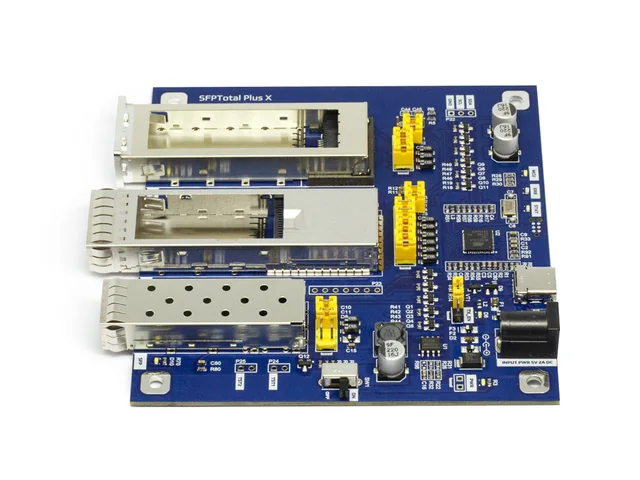

Les cartes de codage fabriquées sans boîtier pour permettre l'accès aux plots de contact et aux éléments de contrôle nécessaires au codage de certains émetteurs-récepteurs AOC/DAC et optiques basés sur un schéma de protection matériel.

Les programmeurs sont en mesure d'améliorer les options de compatibilité avec les équipements de marque tels que 3com, Alcatel, Cisco, Extreme, Juniper, Lucent, Moxa, HP, Meriton, Ericsson / Marconi, Mellanox, Nortel, Net Insight, Nokia, Redback, Siemens, Transmode, Qlogic, Westermo, Allied Telesis, Cyan, DCN, Dlink, Enterasys, Foundry, Hitachi, Apresia, Huawei, Linksys, Netgear, Mikrotik, Orion, Ruijie, Tejas Network, Transitfion, ZTE, Zyxel et etc..

Démarrage rapide

SFPTotal boîte de codage se connecte au PC avec le câble USB inclus dans le kit. Le dispositif connecté est détecté par le système d'exploitation à la première connexion du panneau. Pour commencer, suivez les prochaines étapes:

1. Installer SFPTotal driver pour la carte de codage
2. Télécharger et exécuter SFPTotal Wizard logiciel

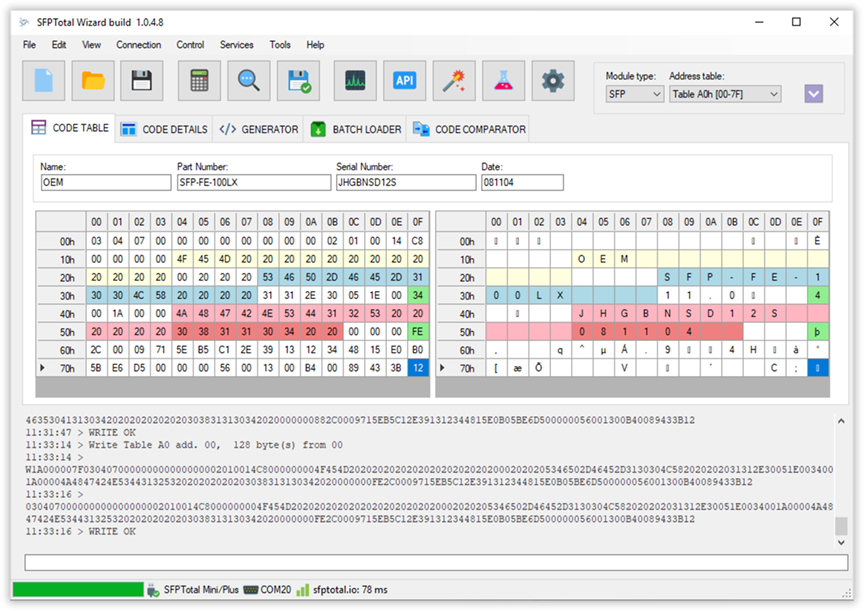

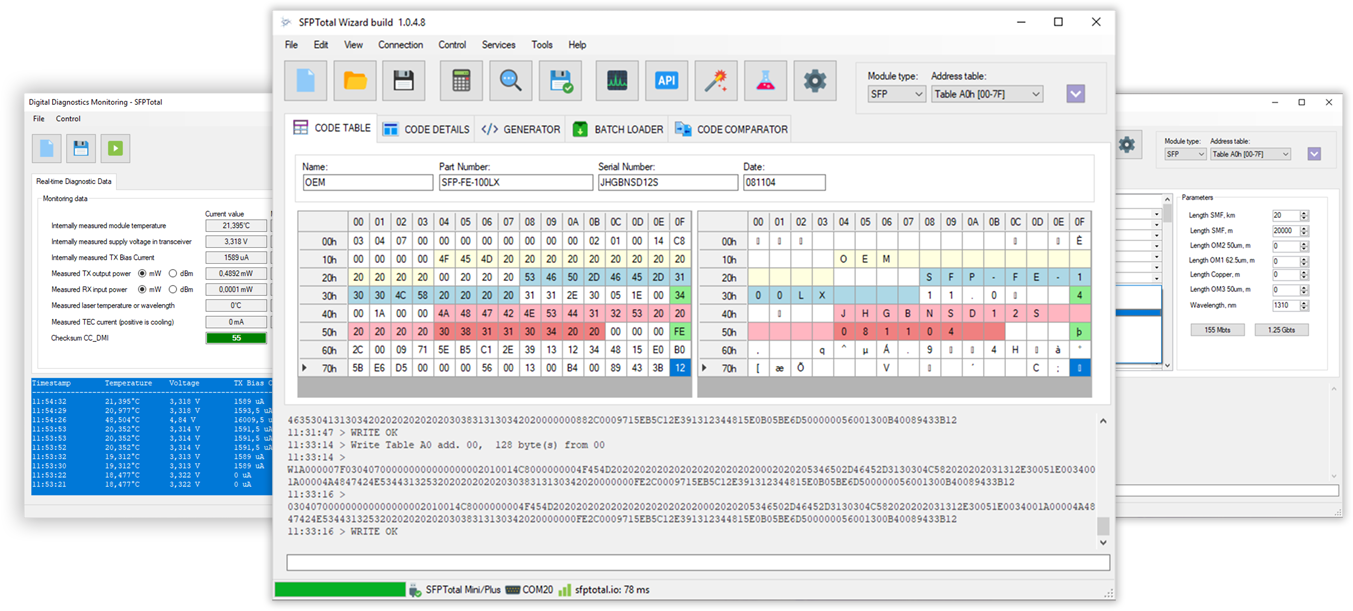

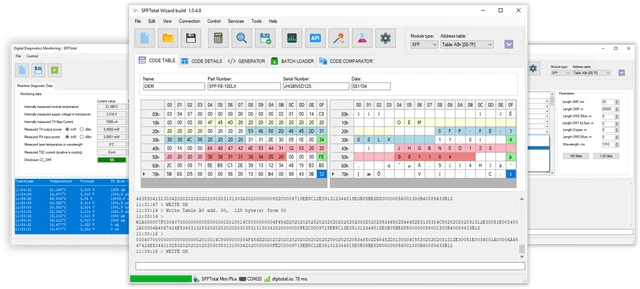

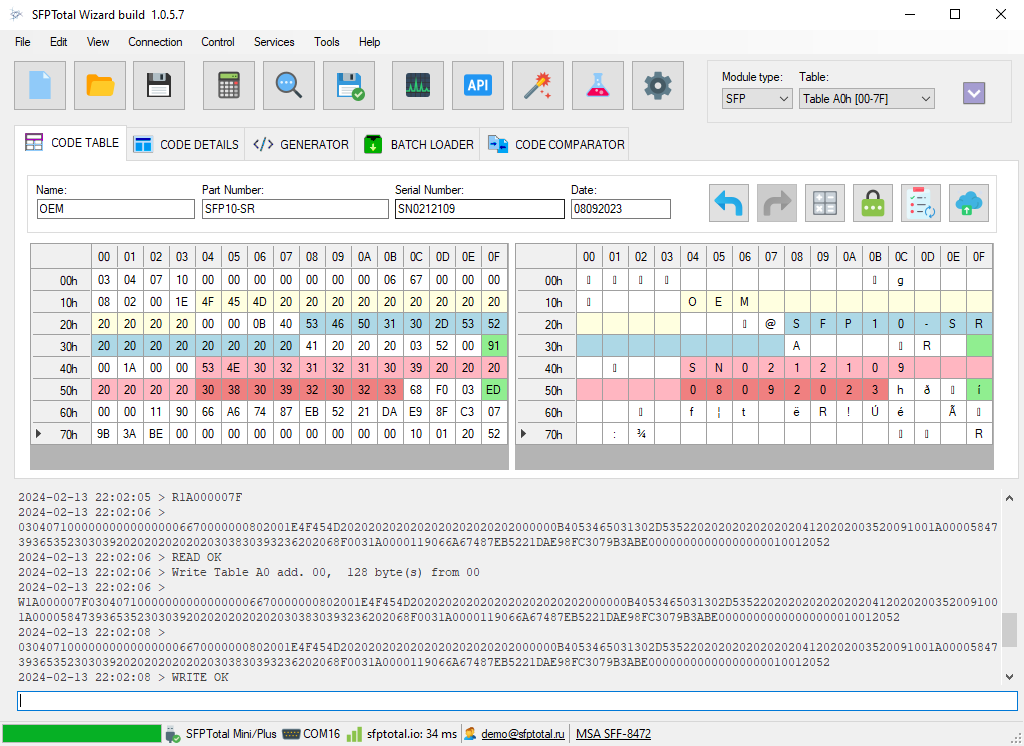

La carte de programmation fonctionne sur la base d'un protocole propriétaire SFPTotal et fonctionne avec un logiciel officiel SFPTotal Wizard qui fournit une interface pour accéder aux principales fonctionnalités et opportunités de l'appareil. L’appareil n’a pas besoin de réglages spéciaux. Le logiciel SFPTotal Wizard détecte automatiquement un panneau de codage lorsque le dispositif est connecté au PC.

Parfois, un PC fonctionnant sous le contrôle du système d'exploitation Windows est nécessaire pour un redémarrage du système pour un travail stable du pilote de port série virtuel.

Problèmes de compatibilité

Les programmeurs SFPTotal sont conçus conformément aux spécifications MSA SFF, prennent en charge les émetteurs-récepteurs GBIC, SFP, SFP +, XFP et QSFP, et sont également capables de reprogrammer avec succès les modules de la plupart des fabricants.

Les cartes de codage prennent en charge tous les espaces d'adressage des émetteurs-récepteurs (par exemple: A0H, A2H). Cela signifie que toutes les pages de mémoire disponibles de l'émetteur-récepteur peuvent être lues et écrites avec des autorisations spéciales.

Le matériel est conçu avec les conditions de compatibilité et de sécurité des puces de mémoire et de la puce de contrôle, ainsi qu'une alimentation stable du circuit émetteur-récepteur.

Par défaut, le panneau de codage écrit dans la mémoire des transcepteurs avec la taille du bloc des bytes 8 et la vitesse d'horloge 10 kHz. Cela garantit le plus compatible avec les transceurs optiques qui sont fabriqués avec divers designs matériels. Les paramètres d’exploitation (la vitesse du bus de données, la taille du bloc et la valeur des intervalles) peuvent être modifiés si nécessaire. Par conséquent, vous n’aurez aucun problème dans la réprogramme des transceurs conventionnels.

En outre, le logiciel Assistant SFPTotal permet de procéder à des opérations de lecture et d'écriture sur un seul octet pour les émetteurs-récepteurs ayant des exigences spécifiques en matière d'échange de données.

Codage d'émetteurs-récepteurs protégés en écriture

La plupart des transcieurs protégés par l'écriture peuvent être recodés en utilisant le mot de passe 4-bytes qui déclenche la mémoire du transcieur pour commettre de nouveaux changements. Le logiciel SFPTotal a une interface spéciale pour configurer les paramètres et exécuter une opération d'écriture avec une entrée de mot de passe.

En outre, le logiciel prend en charge un script qui permet d'implémenter un algorithme difficile ou une commande de sauvegarde pour la programmation d'émetteurs-récepteurs protégés en écriture avec une logique de programmation spéciale différente de la norme MSA. Le logiciel est capable de rechercher un mot de passe pour les émetteurs-récepteurs avec une valeur de mot de passe inconnue.

Notre support technique fournit des scripts et des mots de passe pour la programmation des émetteurs-récepteurs des fabricants respectifs.

La capacité de programmation peut avoir des limitationsg pour certains fabricants d'émetteurs-récepteurs ou une conception matérielle. Il pourrait être associé au remplacement de la puce dans un nouveau lot ou à la définition d'un mot de passe qui n'a pas encore été trouvé et testé par l'équipe SFPTotal.

Vous pouvez utiliser des scripts préparés ou créer votre propre solution de codage, en utilisant le protocole de commande SFPTotal, pour coder des modules verrouillés si vous connaissez un algorithme d'origine (ou un mot de passe).

Où trouver les codes?

La plupart des problèmes de compatibilité liés à l'utilisation d'émetteurs-récepteurs optiques et d'équipements de commutation de réseau sont associés à des erreurs dans la déclaration de code qui présente les paramètres de l'émetteur-récepteur, à des sommes de contrôle incorrectes et à l'utilisation d'un code de fournisseur incompatible. Vous devez télécharger un code de fournisseur correct dans l'émetteur-récepteur pour résoudre les problèmes de compatibilité.

Dans le cadre du support technique, nous fournissons à nos clients un accès à la base de données des codes des fournisseurs, ainsi que des conseils sur la compatibilité des émetteurs-récepteurs avec les équipements de commutation.

Veuillez contacter le support technique pour obtenir plus d'informations.
